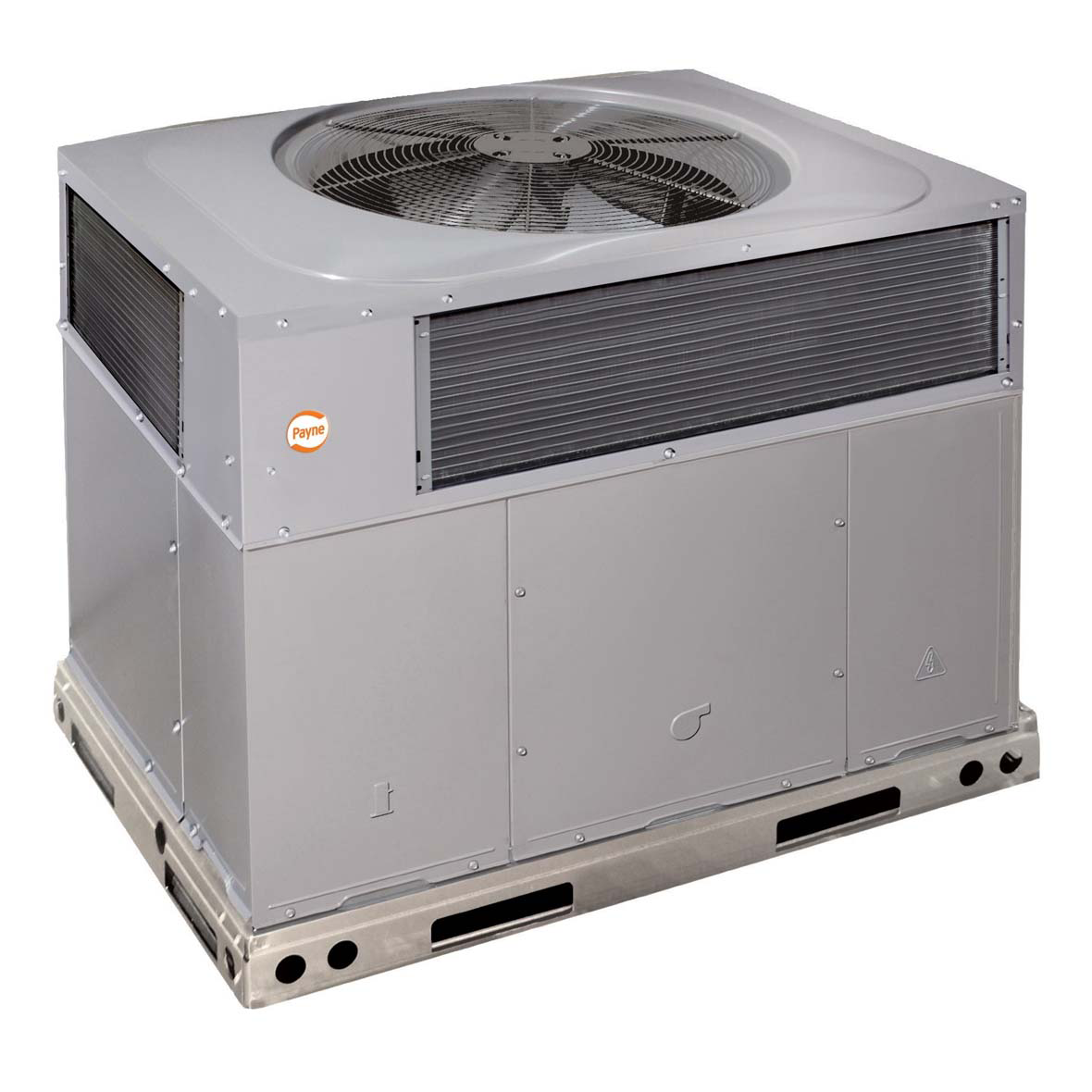

Payne 2 toneladas 13.4 SEER2, paquete RTU calefacción a gas/enfriamiento eléctrico, etapa única, 208/1

Productos de paquete único con funciones de ahorro de energía y Puron®

Refrigerante R-410A.

• 13.4 vidente2
• 10.6 EER2
• 81,0% AFUE (modelos monofásicos y trifásicos) • Motor del ventilador ECM estándar
• Encendido por chispa directa
• Niveles de sonido bajos
• Función de deshumidificación
• Protector del serpentín del condensador con rejillas, estándar

Características y beneficios

Unidades de calefacción y refrigeración de una sola pieza con bajos niveles de ruido, fácil instalación, bajo mantenimiento y rendimiento confiable.

Puron es un refrigerante HFC que no contiene cloro que pueda dañar la capa de ozono. La ventaja más importante del refrigerante Puron es que no ha sido prohibido en futuros sistemas de aire acondicionado como lo ha sido el refrigerante tradicional R-22. El refrigerante Puron está en servicio en millones de sistemas y demuestra ser altamente confiable y no agota la capa de ozono.

Fácil instalación

El paquete ensamblado en fábrica es una unidad compacta, totalmente autónoma, que combina calefacción a gas y refrigeración eléctrica, que está precableada, preinstalada y precargada para un gasto de instalación mínimo. Estas unidades están disponibles en una variedad de combinaciones de tamaños de calefacción/refrigeración estándar y opcionales con opciones de voltaje para satisfacer los requisitos residenciales y comerciales ligeros. Las unidades son livianas y se instalan fácilmente en un tejado o a nivel del suelo. La base compuesta de alta tecnología elimina los problemas de óxido asociados con las aplicaciones a nivel del suelo.

Diseño innovador de base de unidad

En el interior, un material compuesto de alta tecnología no se oxida e incorpora una bandeja de drenaje inclinada que mejora el drenaje y ayuda a inhibir el crecimiento de moho, algas y bacterias. En el exterior, los rieles de base metálicos proporcionan mayor estabilidad y facilitan el manejo y el montaje. Configuración de conducto convertible

La unidad está diseñada para usarse en aplicaciones horizontales o de flujo descendente. Cada unidad se convierte de horizontal a flujo descendente e incluye dos cubiertas de conductos horizontales. La operación de flujo descendente se proporciona en el campo para permitir conexiones de conductos verticales. La bandeja base sella las aberturas inferiores para garantizar un sellado positivo en el modo de flujo de aire vertical. Operación eficiente Diseño de alta eficiencia ofrece índices SEER2 (índices de eficiencia energética estacional) de 13,4, 10,6 EER2 y AFUE (eficiencia anual de utilización de combustible) del 81,0 %.

Encendido por chispa directa y ahorro de energía Ahorra gas al funcionar sólo cuando el termostato de ambiente pide calefacción. Las unidades estándar están equipadas con controles de gas natural.

Unidades de NOx ultrabajo cumplir con los estándares del distrito de calidad del aire de California que exigen emisiones de NOx no superiores a 14 ng/J.

Componentes duraderos y confiables

Los intercambiadores de calor Turbo-tubular™ están fabricados de acero inoxidable para ofrecer resistencia a la corrosión y una transferencia de calor óptima para mejorar la eficiencia. El diseño tubular permite que los gases calientes realicen múltiples pasos a través del recorrido del aire de suministro.

Además, los hoyuelos ubicados en las paredes del intercambiador de calor obligan a los gases calientes a permanecer en estrecho contacto con las paredes, mejorando la transferencia de calor.

Motor del ventilador del ECM es estándar en todos los modelos.

Motores de ventilador de condensador PSC (condensador dividido permanente) de accionamiento directo están diseñados para ayudar a reducir el consumo de energía y proporcionar un funcionamiento de refrigeración de hasta 40 °F (4,4 °C) de temperatura exterior. El kit de baja temperatura ambiente Motormaster® II está disponible como accesorio instalado en campo.

Controles del termostato

Circuito de protección contra ciclos cortos Time Guard® II. Si se utiliza un termostato no corporativo sin protección contra ciclos cortos, se recomienda el kit anticiclos cortos Time Guard II instalado en el campo.

Sistema de refrigerante está diseñado para proporcionar confiabilidad. Los filtros secadores de líquidos se utilizan para promover un funcionamiento limpio y sin restricciones. Cada unidad sale de fábrica con una carga de refrigerante completa. Las conexiones de servicio de refrigerante facilitan la comprobación de las presiones de funcionamiento.

Interruptor de alta presión Proporciona mayor confiabilidad al compresor. Serpentines interiores y exteriores están diseñados por computadora para una transferencia de calor y una eficiencia óptimas. El serpentín interior está fabricado con tubo de aluminio y aletas de aluminio y está ubicado dentro de la unidad para protegerlo contra daños. El serpentín exterior está montado internamente en el nivel superior de la unidad.

Clasificaciones de sonido bajas Garantiza un ambiente interior y exterior silencioso con índices de sonido tan bajos como 70,7 dBA.

Gabinetes fáciles de mantener Proporciona fácil acceso desde 3 paneles a los componentes reparables durante el mantenimiento y la instalación. La bandeja base con bandeja de drenaje integrada proporciona una fácil instalación a nivel del suelo con almohadilla de montaje. Una función de anidamiento garantiza un sellado positivo entre la base y el bordillo del techo cuando la unidad está montada en el techo. Un conveniente 3/4 pulg. (19,05 mm) de ancho con brida perimetral que facilita el montaje del marco en un tejado.

Cubiertas de conductos metálicos horizontales estándar con aislamiento vienen con la unidad y cubren las aberturas de los conductos horizontales. Estos se pueden dejar en su lugar si las unidades se convierten a flujo descendente.

La placa de control integrado de gas (IGC) proporciona un control seguro y eficiente de la calefacción y simplifica la resolución de problemas a través de su función de diagnóstico incorporada.

Los gabinetes están construidos con acero prepintado fosfatado y recubierto de zinc de alta resistencia, capaz de resistir 500 horas en niebla salina. Las superficies interiores del compartimiento del evaporador/intercambiador de calor están aisladas con un panel aislante semirrígido limpiable, que evita que el aire acondicionado se vea afectado por la temperatura ambiente exterior y proporciona una mejor calidad del aire interior. (Cumple con la Sociedad Estadounidense de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado 62.2.) La bandeja de drenaje inclinada minimiza el agua estancada en el drenaje. Se proporciona un drenaje externo.
