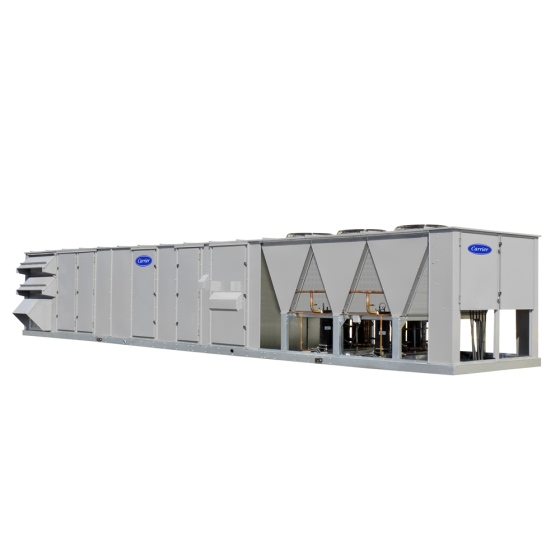

Unidades de techo de paquete único WeatherMaster®

Techo de un solo paquete
Unidades de calefacción a gas/refrigeración eléctrica
Refrigerante Puron® (R-410A)

30 A 100 TONELADAS NOMINALES

50P2 – CV/SAV verticales
50P3 – VAV vertical
50P4 – CV/SAV horizontales
50P5 – VAV horizontal

Las unidades de techo de la serie P de Carrier están precableadas y probadas en fábrica tanto en modo de refrigeración como de calefacción. Todos los modelos cuentan con un gabinete de calidad industrial con paneles de acceso con bisagras. Los ventiladores de suministro curvados hacia adelante brindan un rendimiento de hasta 4 in de presión estática externa (ESP) y 6 in de ESP con ventiladores de suministro aerodinámicos opcionales.

Las unidades están disponibles en aplicaciones de volumen constante (CV), volumen de aire escalonado (SAV) o volumen de aire variable (VAV), con opciones de calefacción eléctrica o hidrónica. Las unidades vienen con el sistema de control DDC (control digital directo) ComfortLink™, compresores de espiral en circuitos de refrigeración controlados por válvulas de expansión termostáticas (TXV) independientes.

CARACTERÍSTICAS DE RENDIMIENTO

• Varios compresores scroll de alta eficiencia incluyen un calentador de cárter y aislamiento de vibraciones.
• Hasta 8 pasos de control de capacidad de enfriamiento con serpentines de evaporador entrelazados para un funcionamiento activo de cara completa en condiciones de carga parcial
• Rango de funcionamiento de enfriamiento de 32 a 115 F ambiente (hasta -20 F con control accesorio Motormaster® V)
• El control ComfortLink™ incluye: pantalla de marquesina desplazable fácil de usar, diagnóstico de servicio, capacidades de prueba de funcionamiento, capacidad de límite de demanda, protección contra rotación inversa del compresor y opción de comunicación BACnet.
• Probado de acuerdo con la norma UL 1995 y listado por ETL y ETL, Canadá
• Cumplir o superar los requisitos EER de la norma ASHRAE 90.1, clasificado de acuerdo con la norma ARI 340/360
• Cumple con el Título 24 de la Comisión de Energía de California

CARACTERÍSTICAS DE CONFIABILIDAD

• Circuitos refrigerantes duales, eléctrica y mecánicamente independientes, con protección contra congelamiento de serpentín, filtros secadores de línea de líquido y calentadores de cárter estándar en todos los modelos
• La protección del compresor incluye transductores de alta y baja presión con cortes de seguridad.
• Protección mediante disyuntor para todos los componentes de potencia.
• Gabinete fabricado en acero galvanizado prepintado con acabado de esmalte horneado, que cumple con la prueba de resistencia a la niebla salina ASTM B117
• Los motores de los ventiladores del condensador están totalmente cerrados con protección interna.
• El controlador de unidad de gas integrado (IGC) confiable proporciona evaluación y resolución de problemas del sistema a través de LED integrados y válvulas de gas de dos etapas con apagado redundante del 100 %

CARACTERÍSTICAS DE MANTENIMIENTO

• Puertas de acceso de servicio con bisagras de gran tamaño
• Los diagnósticos a bordo incluyen sensores de presión de refrigerante.
• Diseño de doble pared disponible.

CARACTERÍSTICAS DE INSTALACIÓN

• Se envía con carga de refrigerante R-410A
• Entrada de servicio eléctrico de un solo punto, a través de la parte inferior o lateral de la unidad
• Orejetas de elevación
• Campanas de aire exteriores pivotantes instaladas de fábrica

GARANTÍA LIMITADA ESTÁNDAR

• 3 años solo para piezas en el serpentín del condensador Novation™
• 5 años solo para piezas, no prorrateado, en intercambiador de calor
• Un año solamente para piezas de todos los demás componentes

OPCIONES INSTALADAS DE FÁBRICA

• Las opciones de calor eléctrico bajo, medio o alto (solo configuración vertical) incluyen:
  • Control de calor por etapas
  • Rectificador controlado de silicona (SCR)
• Serpentín de agua caliente
• Cámara de descarga
• Chasis extendido para una bobina auxiliar
• Construcción de doble pared
• Filtros plisados ​​de 2 pulg. con rejilla de filtro convertible en campo de 4 pulg.
• Filtros de bolsa o cartucho (solo tamaños 030-070)
• Estación CFM de aire exterior
• Compuerta de aire exterior con cierre automático manual
• Amortiguador economizador integrado modulador
• Compuerta economizadora moduladora integrada de fugas ultra bajas
• Alivio barométrico
• Escape de potencia no modulante (solo unidades CV)
• Modulación de potencia de escape con sensor de presión de construcción
• Escape de potencia de alta capacidad con VFD (solo tamaños 075-100)
• Ventilador de retorno con VFD (solo tamaños 075-100)
• Serpentín evaporador alternativo de alta capacidad (todos los tamaños excepto 035)
• Las opciones de condensador y evaporador incluyen:
  • Condensador Novation totalmente de aluminio y evaporador Al/Cu
  • Condensador y evaporador de aluminio/cu de Novation con revestimiento electrolítico
• Derivación de gas caliente
• Controla la placa de expansión de entrada
• Derivación del motor del ventilador interior VFD
• Toma de corriente de conveniencia con interruptor de falla a tierra (GFI) (alimentada)
• Bloque de terminales de alimentación
• Desconexión sin fusible
• Ventilador de suministro de perfil aerodinámico (solo tamaños 075-100)
• Bajo nivel de ruido exterior
• Control de ambiente bajo
• SCCR de 65 kA (460 V) o SCCR de 25 kA (575 V)
• Compresor digital
• Comunicación BACnet
• Secador de filtro de núcleo reemplazable
• Rejilla de seguridad (solo tamaños 070-100)
• Sistema de deshumidificación adaptativo Humidi-MiZer™

ACCESORIOS INSTALADOS EN CAMPO

• Actuador de válvula comunicante (para unidades con opción de serpentín de agua caliente)
• Kits de filtros de 2 y 4 pulgadas
• Sensor espacial de CO2
• Sensor de humedad exterior o de retorno (entalpía)
• Conjunto de protección contra granizo del serpentín del condensador
• Controla la placa de expansión de entrada
• Pantalla Navigator™
• Sensor de CO2 de aire de retorno
• Detector de humo
• Interruptor de filtro
• Interruptor de estado del ventilador
• Sensor de temperatura T55
• Sensor de temperatura T56
• Sensor de temperatura espacial con anulación de CO2
• Punto de ajuste del sensor de temperatura del espacio y anulación de CO2
• Módulo de comunicación BACnet
• Traductor de portadora MODBUS
• Traductor de operador LonWorks
• Interfaz del sistema Pilot™
• Interfaz Touch Pilot™
• Bordillo de techo de 14 pulgadas
• Control del motormaster V
• Mantas acústicas para compresores
